Titel: Gravierhilfe gesucht
Beitrag von: Ulrike am 21. März 2014, 21:34
Beitrag von: Ulrike am 21. März 2014, 21:34
Der Titel sagt alles: ich brauche einen Nachfolger für meine alte Graviernadel.
Könnt ihr mir etwas empfehlen?
Ulrike
Könnt ihr mir etwas empfehlen?
Ulrike
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 23. März 2014, 19:46
Beitrag von: Rafael Neumann am 23. März 2014, 19:46
Hallo Ulrike,
die Fliegerei ist zwar so gar nicht meine Baustelle, aber ich habe mir seinerzeit (wenn auch für andere Arbeiten) dieses Gravierwerkzeug von UMM besorgt:
http://umm-usa.com/onlines....id=474.
Der ein oder andere Flieger, z.B. Maik (also skywalkerxy) dürfte jedoch schon Erfahrungen damit gesammelt haben. Wenn mich mein Gedächtnis nicht täuscht, hat er sich das Werkzeug vor einiger Zeit besorgt.
Beste Grüße
Rafael
die Fliegerei ist zwar so gar nicht meine Baustelle, aber ich habe mir seinerzeit (wenn auch für andere Arbeiten) dieses Gravierwerkzeug von UMM besorgt:
http://umm-usa.com/onlines....id=474.
Der ein oder andere Flieger, z.B. Maik (also skywalkerxy) dürfte jedoch schon Erfahrungen damit gesammelt haben. Wenn mich mein Gedächtnis nicht täuscht, hat er sich das Werkzeug vor einiger Zeit besorgt.
Beste Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: sbuss am 24. März 2014, 09:52
Beitrag von: sbuss am 24. März 2014, 09:52
Ja,
so etwas suchen Ulrike und ich. Hast du dir das direkt aus den USA kommen lassen, oder gibt es das hier irgendwo zu kaufen?
Grüsse, S.
so etwas suchen Ulrike und ich. Hast du dir das direkt aus den USA kommen lassen, oder gibt es das hier irgendwo zu kaufen?
Grüsse, S.
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 24. März 2014, 20:19
Beitrag von: Rafael Neumann am 24. März 2014, 20:19
Moin,
ich habe das Ding direkt aus den USA kommen lassen, weil ich auch noch so ein Stirb-und Schluß mitgekauft habe.
Du bekommst diese Dinger - wenn auch wohl nicht die von UMM - auch bei RaiRo; der hat einiges an Gravurwerkzeugen da:
http://www.rai-ro.de/index.php?cPath=21_23
Beste Grüße
Rafael
ich habe das Ding direkt aus den USA kommen lassen, weil ich auch noch so ein Stirb-und Schluß mitgekauft habe.
Du bekommst diese Dinger - wenn auch wohl nicht die von UMM - auch bei RaiRo; der hat einiges an Gravurwerkzeugen da:
http://www.rai-ro.de/index.php?cPath=21_23
Beste Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: Maverick am 31. März 2014, 18:51
Beitrag von: Maverick am 31. März 2014, 18:51
Moin,
also ich kann dazu Handinstrumente vom Zahnarzt empfehlen.. Guck doch mal in der Bucht...
also ich kann dazu Handinstrumente vom Zahnarzt empfehlen.. Guck doch mal in der Bucht...
Titel: Gravierhilfe gesucht
Beitrag von: Leseratte am 16. April 2014, 12:26
Beitrag von: Leseratte am 16. April 2014, 12:26
Für meine seltenen Gravierarbeiten bin ich mit meinem 1€ Nähnadelset und einem Handbohrfutter ganz zufrieden.
lg Robert
lg Robert
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 28. April 2014, 22:55
Beitrag von: charlie am 28. April 2014, 22:55
Hi Ulrike,
das mit dem Gravierwerkzeug ist gar nicht schwer selbst zu machen. Dazu benötigst Du nur ein altes Zahnarztwerkzeug, das Du Dir zum Beispiel mit einer 12-V-Bohrmaschine (Dremel, Proxxon usf.) so zurechtschleifst, daß es einen dreieckigen Querschnitt erhält.
Jetzt nur noch einen kleinen Haken hineinschleifen, und fertig ist die Graviernadel.
Ich hoffe, in den nächsten Tagen ein paar Bilder machen zu einstellen zu können, denn das ist vielleicht ein bißchen anschaulicher.
Viele Grüße!
Charlie
das mit dem Gravierwerkzeug ist gar nicht schwer selbst zu machen. Dazu benötigst Du nur ein altes Zahnarztwerkzeug, das Du Dir zum Beispiel mit einer 12-V-Bohrmaschine (Dremel, Proxxon usf.) so zurechtschleifst, daß es einen dreieckigen Querschnitt erhält.
Jetzt nur noch einen kleinen Haken hineinschleifen, und fertig ist die Graviernadel.
Ich hoffe, in den nächsten Tagen ein paar Bilder machen zu einstellen zu können, denn das ist vielleicht ein bißchen anschaulicher.
Viele Grüße!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 28. April 2014, 23:12
Beitrag von: Rafael Neumann am 28. April 2014, 23:12
Hallo Charlie,
ein paar Bilder dazu wären klasse.
Grüße
Rafael
ein paar Bilder dazu wären klasse.
Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 29. April 2014, 07:14
Beitrag von: charlie am 29. April 2014, 07:14
...meine Güte, was habe ich denn gestern abend für einen Unsinn geschrieben?!
Also dann bis demnächst; ich stelle die Bilder dann ein.
Viele Grüße!
Charlie
Also dann bis demnächst; ich stelle die Bilder dann ein.
Viele Grüße!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 03. Mai 2014, 14:51
Beitrag von: charlie am 03. Mai 2014, 14:51
...Überraschung! Eben habe ich über die Schaltfläche "Image" die Bilder einbauen wollen, wurde aber darüber belehrt, daß ich dazu nicht befugt sei.
Es ist lange her, daß ich Bilder eingefügt habe, so daß sich die Prozedur vielleicht geändert hat. Man teile mir bitte mit, wo sich die Anleitung dazu findet.
Danke vielmals im voraus und viele Grüße!
Charlie
Es ist lange her, daß ich Bilder eingefügt habe, so daß sich die Prozedur vielleicht geändert hat. Man teile mir bitte mit, wo sich die Anleitung dazu findet.
Danke vielmals im voraus und viele Grüße!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 05. Mai 2014, 23:37
Beitrag von: charlie am 05. Mai 2014, 23:37
...wie stelle ich die Bilder denn nun ein?
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 05. Mai 2014, 23:52
Beitrag von: Rafael Neumann am 05. Mai 2014, 23:52
Mag niemand antworten ?
Bitteschön:
http://www.modellbauforen.de/cgi-bin....;t=5330
Ich habe meine Bilder zum Beispiel bei Arcor, da funktioniert das Einfügen der Dateiadresse einwandfrei. Falls es dennoch Probleme gibt, schick mir bitte einmal einen Link zu einem der Bilder.
Grüße
Rafael
Bitteschön:
http://www.modellbauforen.de/cgi-bin....;t=5330
Ich habe meine Bilder zum Beispiel bei Arcor, da funktioniert das Einfügen der Dateiadresse einwandfrei. Falls es dennoch Probleme gibt, schick mir bitte einmal einen Link zu einem der Bilder.
Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 08. Mai 2014, 23:40
Beitrag von: charlie am 08. Mai 2014, 23:40
...tausend Dank! Leider hat mich die Arbeit in den Klauen. Ich hole es so schnell wie möglich nach!
Bis bald!
Charlie
Bis bald!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 09. Mai 2014, 22:25
Beitrag von: charlie am 09. Mai 2014, 22:25
...so, nun aber!

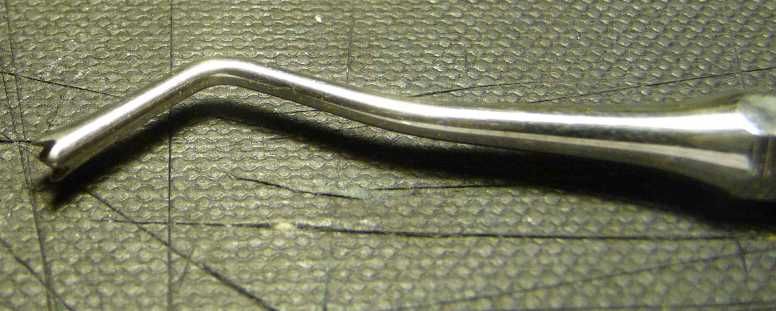

Wie gesagt habe ich ein altes Zahnarztwerkzeug,

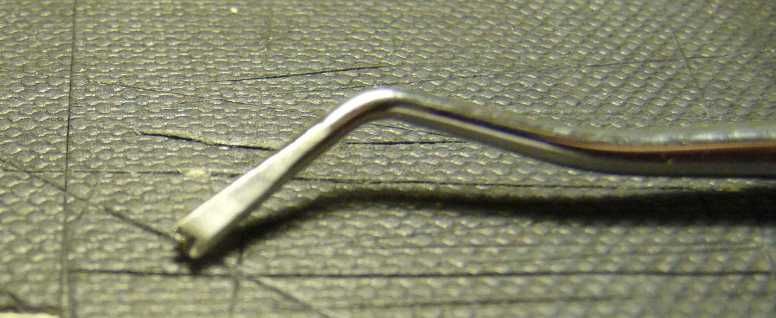

das ich seitlich abschleife
und dann anschleife,

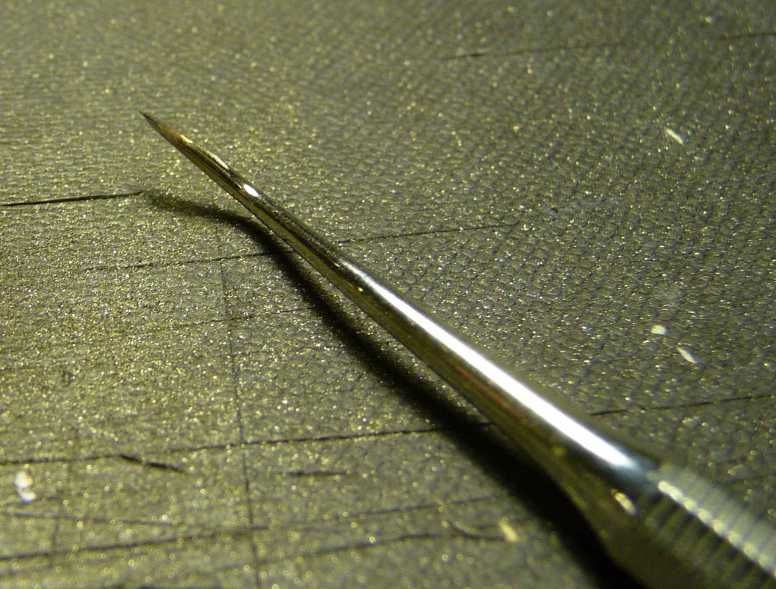

bis es im Profil etwa s o aussieht:

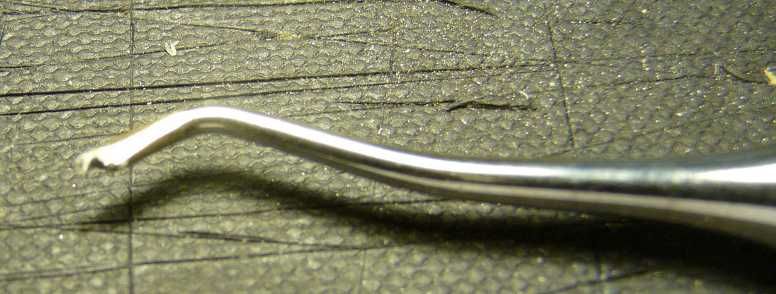

Jetzt schleife ich eine Nase in die Klinge,
wobei ich darauf achte, daß die Nase eine leicht geneigte, plane Stirnfläche hat. Ebendiese plane Fläche verhindert, daß beim Ziehen des Gravierwerkzeuges der Kunststoff wie bei einem Schiffsbug nach rechts bzw. links verdrängt wird. Statt dessen wird wie bei primitiven Pflügen das Material "ausgegraben".

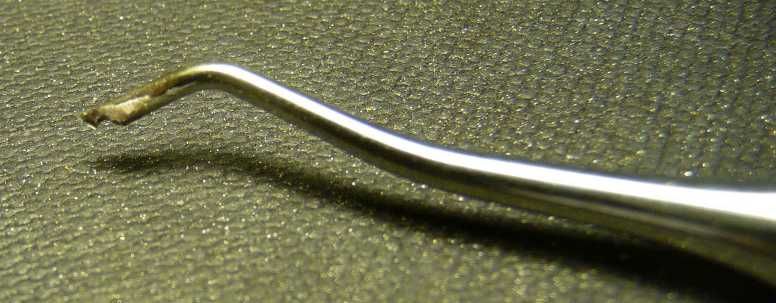

Jetzt wird die Rückseite des Werkzeuges rundgeschliffen:
Jetzt kann schon die erste Linie gezogen werden; der Rest ist Feinschliff.
Ich hoffe, Ihr kommt auch zu passenden Ergebnissen! Wenn nicht, dann schreibt mir; ich helfe gern.
Viele Grüße!
Charlie
Wie gesagt habe ich ein altes Zahnarztwerkzeug,
das ich seitlich abschleife
und dann anschleife,
bis es im Profil etwa s o aussieht:
Jetzt schleife ich eine Nase in die Klinge,
wobei ich darauf achte, daß die Nase eine leicht geneigte, plane Stirnfläche hat. Ebendiese plane Fläche verhindert, daß beim Ziehen des Gravierwerkzeuges der Kunststoff wie bei einem Schiffsbug nach rechts bzw. links verdrängt wird. Statt dessen wird wie bei primitiven Pflügen das Material "ausgegraben".
Jetzt wird die Rückseite des Werkzeuges rundgeschliffen:
Jetzt kann schon die erste Linie gezogen werden; der Rest ist Feinschliff.
Ich hoffe, Ihr kommt auch zu passenden Ergebnissen! Wenn nicht, dann schreibt mir; ich helfe gern.
Viele Grüße!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 10. Mai 2014, 20:25
Beitrag von: Rafael Neumann am 10. Mai 2014, 20:25
Hallo Charlie,
das Einstellen der Bbilder hat also funktioniert - vielen Dank dafür.
Mit welchem Werkzeug schleifst Du die Form heraus ?
Grüße
Rafael
das Einstellen der Bbilder hat also funktioniert - vielen Dank dafür.
Mit welchem Werkzeug schleifst Du die Form heraus ?
Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: charlie am 10. Mai 2014, 22:18
Beitrag von: charlie am 10. Mai 2014, 22:18
Hallo Rafael,
na sowas, ich habe mich noch gar nicht für Deine Hilfe bedankt, entschuldige bitte!
Zum Schleifen verwende ich eine Trennscheibe (ich glaube, sie hat 0,7 mm Dicke) in einer 12-V-Bohrmaschine, wie es sie etwa von Proxxon gibt.
Viele Grüße!
Charlie
na sowas, ich habe mich noch gar nicht für Deine Hilfe bedankt, entschuldige bitte!
Zum Schleifen verwende ich eine Trennscheibe (ich glaube, sie hat 0,7 mm Dicke) in einer 12-V-Bohrmaschine, wie es sie etwa von Proxxon gibt.
Viele Grüße!
Charlie
Titel: Gravierhilfe gesucht
Beitrag von: Rafael Neumann am 10. Mai 2014, 22:24
Beitrag von: Rafael Neumann am 10. Mai 2014, 22:24
Hi Charlie,
das mit der Trennscheibe werde ich mal ausprobieren - obwohl die ja bei seitlichem Druck leicht weg fliegen.
Beste Grüße
Rafael
das mit der Trennscheibe werde ich mal ausprobieren - obwohl die ja bei seitlichem Druck leicht weg fliegen.
Beste Grüße
Rafael
Titel: Gravierhilfe gesucht
Beitrag von: Powerflo am 11. Mai 2014, 01:54
Beitrag von: Powerflo am 11. Mai 2014, 01:54
Dann würde ich dir eine glasfaserverstäkte empfehlen.
Mit der ist das gar kein Problem und eine 0,7 ist ja wirklich dick
Vielen Dank Charlie für die gute Erklärung.
Mit der ist das gar kein Problem und eine 0,7 ist ja wirklich dick
Vielen Dank Charlie für die gute Erklärung.
